Travesaños FD 31
Resumen de productos
FD 31 es un sistema de travesaños de modelo de 1 punto, cuya gran ventaja es su bajo peso junto al pequeño tamaño y su flexibilidad. Los travesaños FD 31 pueden combinarse con todos los componentes de los sistemas Naxpro-Truss FD 32, FD 34 y FD 44 siendo por ello extraordinariamente aptos, por ej., para el armado decorativo de soporte de displays, cuerpos geométricos como cubos y paralelepípedos, bastidores publicitarios y barandas. La elevada flexibilidad del sistema permite que la variedad de aplicaciones sea ilimitada.
El sistema se une con encastres, mediante conexiones cónicas. Los conectores se incluyen en el suministro. Para unir los travesaños se necesita como herramienta solamente un martillo liviano de aluminio. En un corto tiempo se pueden preparar estructuras especiales y aplicar pintura al polvo.
Seguridad verificada
Dimensiones
Especificaciones
| Tubo portante: | 50 x 2 mm |
| Aleación: | EN-AW 6082 T6 |
Tabla de cargas FD 31
| Envergadura | Carga uniformemente distribuida |
Flecha | Carga única centrada | Flecha |
| m | kg/m | mm | kg | mm |
| 1,0 | 227,3 | 4,8 | 113,6 | 3,8 |
| 1,5 | 100,5 | 10,8 | 75,4 | 8,6 |
| 2,0 | 56,1 | 19,2 | 56,1 | 15,4 |
| 2,5 | 35,6 | 30,0 | 44,5 | 24,2 |
| 3,0 | 24,4 | 43,2 | 36,7 | 34,9 |
| 3,5 | 17,7 | 59,0 | 31,0 | 47,8 |
| 4,0 | 13,3 | 77,1 | 26,7 | 62,8 |
Tramos, escuadras y componentes FD 31
 |
| Longitud | Peso | Nº de art. | Longitud | Peso | Nº de art. |
| cm | kg | cm | kg | ||
| 25 | 0,40 | 300310250 | 175 | 1,75 | 300311750 |
| 50 | 0,70 | 300310500 | 200 | 1,90 | 300312000 |
| 75 | 0,90 | 300310750 | 250 | 2,30 | 300312250 |
| 100 | 1,10 | 300311000 | 300 | 2,70 | 300313000 |
| 125 | 1,30 | 300311250 | 350 | 3,20 | 300313500 |
| 150 | 1,50 | 300311500 | 400 | 3,50 | 300314000 |
 |
Escuadra 2 vías 45°
Longitud de brazos: 500 mm
Peso: 2,0 kg
 |
Escuadra 2 vías 60°
Longitud de brazos: 500 mm
Peso: 2,0 kg
 |

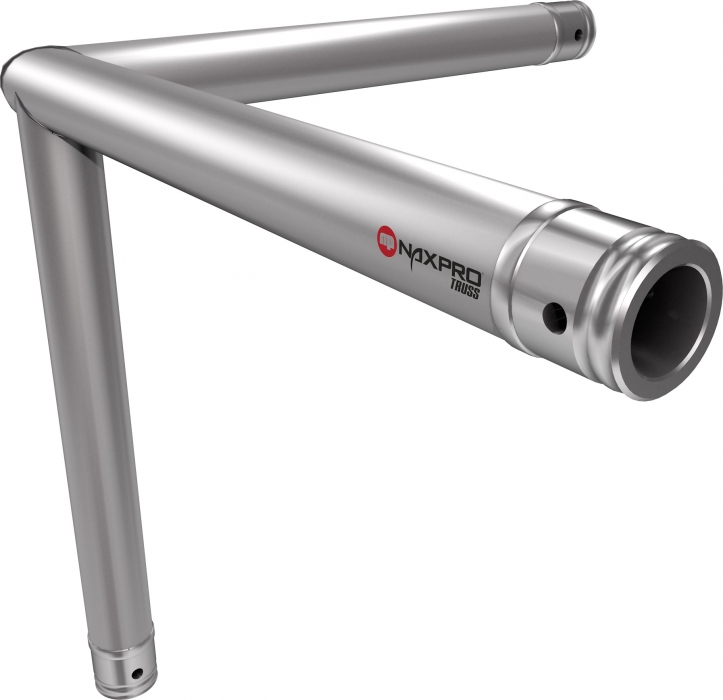

Escuadra 2 vías 90°
Longitud de brazos: 500 mm
Peso: 2,0 kg
 |
Escuadra 2 vías 120°
Longitud de brazos: 500 mm
Peso: 2,0 kg
 |
Escuadra 2 vías 135°
Longitud de brazos: 500 mm
Peso: 2,0 kg
 |
3 Weg Winkel 90°
Longitud de brazos: 500 mm
Peso: 2,5 kg
 |
3 vías pieza T 90°
Longitud de brazos: 500 mm
Peso: 2,5 kg
 |
4 vías pieza T 90°
Longitud de brazos: 500 mm
Peso: 3,0 kg
 |
4 vías cruz 90°
Longitud de brazos: 500 mm
Peso: 3,0 kg
 |
Dimensiones externas: 100 x 5 mm
Círculos de travesaños FD 31
 |
| Denominación | Longitud | Peso | Nº de art. |
| cm | kg | ||
| FD 31 por metro lineal perimetral | 1,10 | 301310001 | |
| FD 31 (4 x 90°) | 200 | 6,91 | 301310020 |
| FD 31 (4 x 90°) | 300 | 10,36 | 301310030 |
| FD 31 (4 x 90°) | 400 | 13,82 | 301310040 |
| FD 31 (8 x 45°) | 500 | 17,27 | 301310050 |
| FD 31 (8 x 45°) | 600 | 20,27 | 301310060 |
| FD 31 (8 x 45°) | 700 | 24,20 | 301310070 |
| FD 31 (8 x 45°) | 800 | 27,63 | 301310080 |
| FD 31 (12 x 30°) | 900 | 31,09 | 301310090 |
| FD 31 (12 x 30°) | 1000 | 34,54 | 301310100 |
