Travesaños FD 22
Resumen de productos
FD 22 es un sistema de travesaño en formato de 2 puntos que, pese a su pequeño diámetro de tubo portante – sólo 35 mm – encuentra aplicación profesional en la tecnología de espectáculos. FD 22 se usa con mucho éxito incluso en la construcción de ferias y locales comerciales. A pesar de que sus dimensiones son muy pequeñas, queda espacio libre suficiente para luminotecnia y elementos publicitarios.
El sistema se une con encastres, mediante conexiones cónicas. Los conectores se incluyen en el suministro. Para unir los travesaños se necesita como herramienta solamente un martillo liviano de aluminio. En un corto tiempo se pueden preparar estructuras especiales y aplicar pintura al polvo.
Seguridad verificada
Dimensiones
Especificaciones
| Ancho: | 220 mm |
| Tubo portante: | 35 x 2 mm |
| Diagonales | 10 x 2 mm |
| Aleación: | EN-AW 6060 T66 |
Tabla de cargas FD 22
| Envergadura | Carga uniformemente distribuida |
Flecha | Carga única centrada | Flecha |
| m | kg/m | mm | kg | mm |
| 1,0 | 289,0 | 0,1 | 289,0 | 0,2 |
| 2,0 | 143,8 | 1,2 | 287,6 | 1,9 |
| 3,0 | 95,4 | 4,0 | 242,6 | 5,4 |
| 4,0 | 71,2 | 9,4 | 180,8 | 9,6 |
| 5,0 | 56,7 | 18,4 | 143,4 | 15,0 |
| 6,0 | 39,4 | 26,9 | 118,2 | 21,7 |
| 7,0 | 28,6 | 36,6 | 100,1 | 29,7 |
| 8,0 | 21,6 | 47,9 | 86,3 | 38,9 |
| 9,0 | 16,7 | 60,7 | 75,4 | 49,6 |
| 10,0 | 13,3 | 75,1 | 66,5 | 61,6 |
¡Las indicaciones de carga sólo rigen para aplicación vertical!
Para su comprensión se idealizan cargas iguales elevadas. La conducción de cargas debe ocurrir en los nodos.
El tubo principal superior debe estar apoyado como mínimo 120 cm lateralmente.
Tramos, escuadras y componentes FD 22
 |
| Longitud | Peso | Nº de art. | Longitud | Peso | Nº de art. |
| cm | kg | cm | kg | ||
| 25 | 0,70 | 300220250 | 175 | 2,70 | 300221750 |
| 50 | 1,00 | 300220500 | 200 | 3,00 | 300222000 |
| 75 | 1,30 | 300220750 | 250 | 3,70 | 300222500 |
| 100 | 1,60 | 300221000 | 300 | 4,30 | 300223000 |
| 125 | 2,00 | 300221250 | 350 | 4,80 | 300223500 |
| 150 | 2,40 | 300221500 | 400 | 5,60 | 300224000 |
 |
Escuadra 2 vías 45° horizontal
Longitud de brazos: 1000 mm
Peso: 2,0 kg
 |
Escuadra 2 vías 60° horizontal
Longitud de brazos: 1000 mm
Peso: 1,8 kg
 |
Escuadra 2 vías 90° horizontal
Longitud de brazos: 500 mm
Peso: 1,6 kg
 |
Escuadra 2 vías 120° horizontal
Longitud de brazos: 500 mm
Peso: 1,6 kg
 |
Escuadra 2 vías 135° horizontal
Longitud de brazos: 500 mm
Peso: 1,6 kg
 |
Escuadra 2 vías 45° vertical
Longitud de brazos: 1000 mm
Peso: 2,0 kg
 |
Escuadra 2 vías 60° vertical
Longitud de brazos: 1000 mm
Peso: 1,8 kg
 |
Escuadra 2 vías 90° vertical
Longitud de brazos: 500 mm
Peso: 1,6 kg
 |
Escuadra 2 vías 120° vertical
Longitud de brazos: 500 mm
Peso: 1,6 kg
 |
Escuadra 2 vías 135° vertical
Longitud de brazos: 500 mm
Peso: 1,6 kg
 |
Escuadra 3 vías 90° horizontal
Longitud de brazos: 500 mm
Peso: 2,0 kg
 |
Escuadra 3 vías 90° vertical
Longitud de brazos: 500 mm
Peso: 2,0 kg
 |
3 vías pieza T 90° horizontal
Longitud de brazos: 500 mm
Peso: 2,0 kg
 |
3 vías pieza T 90° vertical
Longitud de brazos: 500 mm
Peso: 2,0 kg
 |
4 vías cruz 90° horizontal
Longitud de brazos: 500 mm
Peso: 2,3 kg
 |
4 vías cruz 90° vertical
Longitud de brazos: 500 mm
Peso: 2,3 kg
 |
4 vías pieza T 90° horizontal
Longitud de brazos: 500 mm
Peso: 2,3 kg
 |
4 vías pieza T 90° vertical
Longitud de brazos: 500 mm
Peso: 2,3 kg
 |
Dimensiones exteriores:100x250x5 mm
Peso: 0,8 kg
 |
Esquinero para FD 22 en FD 24 incl. 6 semiconectores M12
 |

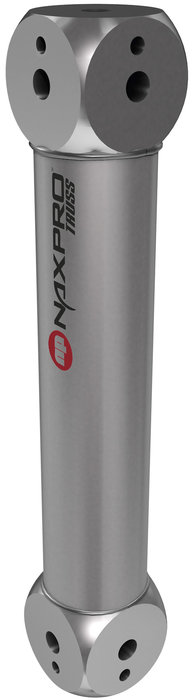

Esquinero para travesaños FD 22 incl. 4 semiconectores M8
Círculos de travesaños FD 22
 |
| Denominación | Longitud | Peso | Nº de art. |
| cm | kg | ||
| FD 22 horizontal por metro lineal perimetral | 1,50 | 301224001 | |
| FD 22 horizontal (4 x 90°) | 200 | 9,42 | 301224020 |
| FD 22 horizontal (4 x 90°) | 300 | 14,13 | 301224030 |
| FD 22 horizontal (4 x 90°) | 400 | 18,84 | 301224040 |
| FD 22 horizontal (8 x 45°) | 500 | 23,55 | 301224050 |
| FD 22 horizontal (8 x 45°) | 600 | 28,26 | 301224060 |
| FD 22 horizontal (8 x 45°) | 700 | 33,00 | 301224070 |
| FD 22 horizontal (8 x 45°) | 800 | 37,68 | 301224080 |
| FD 22 horizontal (12 x 30°) | 900 | 42,39 | 301224090 |
| FD 22 horizontal (12 x 30°) | 1000 | 47,10 | 301224100 |
 |
| Denominación | Longitud | Peso | Nº de art. |
| cm | kg | ||
| FD 22 vertical por metro lineal perimetral | 1,50 | 301225001 | |
| FD 22 vertical (4 x 90°) | 200 | 9,42 | 301225020 |
| FD 22 vertical (4 x 90°) | 300 | 14,13 | 301225030 |
| FD 22 vertical (4 x 90°) | 400 | 18,84 | 301225040 |
| FD 22 vertical (8 x 45°) | 500 | 23,55 | 301225050 |
| FD 22 vertical (8 x 45°) | 600 | 28,26 | 301225060 |
| FD 22 vertical (8 x 45°) | 700 | 33,00 | 301225070 |
| FD 22 vertical (8 x 45°) | 800 | 37,68 | 301225080 |
| FD 22 vertical (12 x 30°) | 900 | 42,39 | 301225090 |
| FD 22 vertical (12 x 30°) | 1000 | 47,10 | 301225100 |
