Travesaños FD 32
Resumen de productos

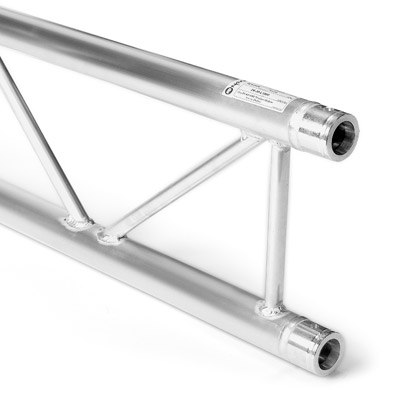

FD 32 es un sistema de travesaño en formato de 2 puntos, que resulta especialmente adecuado para la construcción de ferias y locales de venta, así como en tecnología de espectáculos y como sistema portante. Su construcción compacta, combinada con una elevada cargabilidad, hacen que este sistema sea óptimo para montar desde el simple stand de feria hasta la compleja estructura rigging.
El sistema se une con encastres, mediante conexiones cónicas. Los conectores se incluyen en el suministro. Para unir los travesaños se necesita como herramienta solamente un martillo liviano de aluminio. En un corto tiempo se pueden preparar estructuras especiales y aplicar pintura al polvo.
Seguridad verificada
Dimensiones
Especificaciones
| Ancho: | 290 mm |
| Tubo portante: | 50 x 2 mm |
| Diagonales: | 20 x 2 mm |
| Aleación: | EN-AW 6082 T6 |
Tabla de cargas FD 32
| Envergadura | Carga uniformemente distribuida |
Flecha | Carga única centrada | Flecha |
| m | kg/m | mm | kg | mm |
| 1,0 | 1143,1 | 0,2 | 1143,1 | 0,4 |
| 2,0 | 570,4 | 1,9 | 970,0* | 2,6 |
| 3,0 | 379,5 | 6,4 | 773,1 | 6,9 |
| 4,0 | 284,0 | 15,1 | 577,8 | 12,3 |
| 5,0 | 184,1 | 24,0 | 460,2 | 19,3 |
| 6,0 | 127,1 | 34,6 | 381,4 | 27,8 |
| 7,0 | 92,8 | 47,1 | 324,8 | 38,0 |
| 8,0 | 70,5 | 61,6 | 282,0 | 49,7 |
| 9,0 | 55,2 | 78,1 | 248,5 | 63,1 |
| 10,0 | 44,3 | 96,5 | 221,5 | 78,2 |
| 11,0 | 36,2 | 116,9 | 199,2 | 95,0 |
| 12,0 | 30,1 | 139,3 | 180,4 | 113,6 |
¡Las indicaciones de carga sólo rigen para aplicación vertical!
* limitado por interacción en desplazamiento / determinante es el desplazamiento en el conector
Para su comprensión se idealizan cargas iguales elevadas. La conducción de las cargas debe ocurrir en los nodos. ¡El tubo principal superior debe estar apoyado como mínimo 112,10 cm lateralmente! Los valores de cargabilidad se calculan empleando pernos 10.9.
Tramos, escuadras y componentes FD 32
 |
| Longitud | Peso | Nº de art. | Longitud | Peso | Nº de art. |
| cm | kg | cm | kg | ||
| 25 | 1,60 | 300320250 | 200 | 5,10 | 300322000 |
| 50 | 2,10 | 300320500 | 250 | 6,10 | 300322500 |
| 75 | 2,60 | 300320750 | 300 | 7,00 | 300323000 |
| 100 | 3,10 | 300321000 | 350 | 8,00 | 300323500 |
| 125 | 3,60 | 300321250 | 400 | 9,00 | 300324000 |
| 150 | 4,10 | 300321500 | 450 | 9,90 | 300324500 |
| 175 | 4,60 | 300321750 | 500 | 11,20 | 300325000 |
 |
