Travesaños FD 42
Resumen de productos
FD 42 es un sistema de travesaño en formato de 2 puntos, que resulta especialmente adecuado para la construcción de ferias y locales de venta, así como en tecnología de espectáculos y como sistema portante para luminotecnia. Su construcción compacta combinada con una elevada cargabilidad hacen que este sistema sea óptimo para montar desde el simple stand de feria hasta la compleja estructura rigging.
El sistema se une con encastres, mediante conexiones cónicas. Los conectores se incluyen en el suministro. Para unir los travesaños se necesita como herramienta solamente un martillo liviano de aluminio. En un corto tiempo se pueden preparar estructuras especiales y aplicar pintura al polvo.
Seguridad verificada
Dimensiones
Especificaciones
| Ancho: | 400 mm |
| Tubo portante: | 50 x 2 mm |
| Diagonales: | 25 x 3 mm |
| Aleación: | EN-AW 6082 T6 |
Tabla de cargas FD 42
| Envergadura | Carga uniformemente distribuida |
Flecha | Carga única centrada | Flecha |
| m | kg/m | mm | kg | mm |
| 1,0 | 1910,5 | 0,2 | 1433,0* | 0,2 |
| 2,0 | 953,9 | 1,5 | 1170,0* | 1,5 |
| 3,0 | 635,0 | 5,1 | 993,0* | 4,2 |
| 4,0 | 421,9 | 10,6 | 843,8 | 8,5 |
| 5,0 | 269,0 | 16,6 | 672,6 | 13,4 |
| 6,0 | 186,0 | 24,0 | 558,0 | 19,3 |
| 7,0 | 135,9 | 32,7 | 475,7 | 26,3 |
| 8,0 | 103,4 | 42,7 | 413,7 | 34,4 |
| 9,0 | 81,1 | 54,1 | 365,1 | 43,6 |
| 10,0 | 65,2 | 66,8 | 326,0 | 54,0 |
| 11,0 | 53,4 | 80,9 | 293,7 | 65,6 |
| 12,0 | 44,4 | 96,4 | 266,6 | 78,3 |
¡Las indicaciones de carga sólo rigen para aplicación vertical!
* limitado por interacción en desplazamiento / determinante es el desplazamiento en el conector
Para su comprensión se idealizan cargas iguales elevadas. La conducción de las cargas debe ocurrir en los nodos. ¡El tubo principal superior debe estar apoyado como mínimo 112,10 cm lateralmente! Los valores de cargabilidad se calculan empleando pernos 10.9.
Tramos, escuadras y componentes FD 42
 |
| Longitud | Peso | Nº de art. | Longitud | Peso | Nº de art. |
| cm | kg | cm | kg | ||
| 25 | 1,20 | 300420250 | 200 | 5,00 | 300422000 |
| 50 | 1,80 | 300420500 | 250 | 6,10 | 300422500 |
| 75 | 2,40 | 300420750 | 300 | 7,10 | 300423000 |
| 100 | 3,00 | 300421000 | 350 | 8,00 | 300423500 |
| 125 | 3,55 | 300421250 | 400 | 9,10 | 300424000 |
| 150 | 4,10 | 300421500 | 450 | 10,00 | 300424500 |
| 175 | 4,60 | 300421750 | 500 | 11,00 | 300425000 |
 |
Escuadra 2 vías 45° horizontal
Longitud de brazos: 1500 mm
Peso: 7,0 kg
 |
Escuadra 2 vías 60° horizontal
Longitud de brazos: 1000 mm
Peso: 6,0 kg
 |
Escuadra 2 vías 90° horizontal
Longitud de brazos: 500 mm
Peso: 4,0 kg
 |
Escuadra 2 vías 120° horizontal
Longitud de brazos: 500 mm
Peso: 4,0 kg
 |
Escuadra 2 vías 135° horizontal
Longitud de brazos: 500 mm
Peso: 4,0 kg
 |
Escuadra 2 vías 45° vertical
Longitud de brazos: 1250 mm
Peso: 7,0 kg
 |
Escuadra 2 vías 60° vertical
Longitud de brazos: 1000 mm
Peso: 6,0 kg
 |
Escuadra 2 vías 90° vertical
Longitud de brazos: 500 mm
Peso: 4,0 kg
 |
Escuadra 2 vías 120° vertical
Longitud de brazos: 500 mm
Peso: 4,0 kg
 |
Escuadra 2 vías 135° vertical
Longitud de brazos: 500 mm
Peso: 4,0 kg
 |
Escuadra 3 vías 90° horizontal
Longitud de brazos: 500 mm
Peso: 5,5 kg
 |
Escuadra 3 vías 90° vertical
Longitud de brazos: 500 mm
Peso: 5,8 kg
 |
3 vías pieza T 90° horizontal
Longitud de brazos: 600/500 mm
Peso: 6,0 kg
 |
3 vías pieza T 90° vertical
Longitud de brazos: 600/500 mm
Peso: 6,0 kg
 |
4 vías cruz 90° horizontal
Longitud de brazos: 600 mm
Peso: 7,5 kg
 |
4 vías cruz 90° vertical
Longitud de brazos: 600 mm
Peso: 6,0 kg
 |
4 vías pieza T 90° horizontal
Longitud de brazos: 600/500/500 mm
Peso: 7,5 kg
 |
4 vías pieza T 90° vertical
Longitud de brazos: 600/500/500 mm
Peso: 6,0 kg
 |
Esquinero para FD 42 en FD 44 incl. 6 semiconectores M12
 |

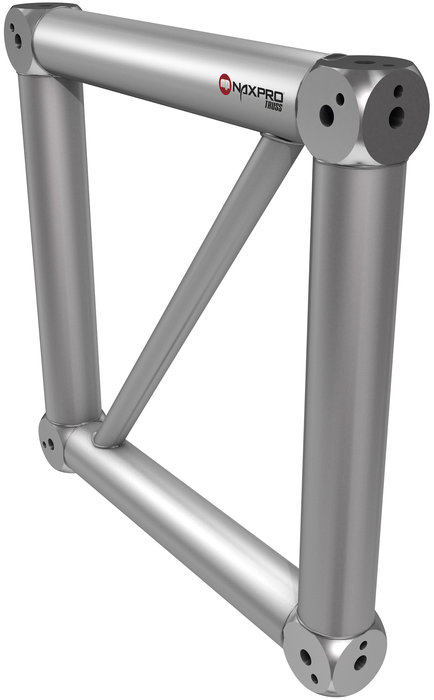

Esquinero para travesaños FD FD 42 incl. 4 semiconectores M12
 |
Longitud de brazos: 420 mm
Peso: 2,0 kg
Círculos de travesaños FD 42
 |
| Denominación | Longitud | Peso | Nº de art. |
| cm | kg | ||
| FD 42 horizontal por metro lineal perimetral | 3,00 | 301424001 | |
| FD 42 horizontal (4 x 90°) | 200 | 18,84 | 301424020 |
| FD 42 horizontal (4 x 90°) | 300 | 28,26 | 301424030 |
| FD 42 horizontal (4 x 90°) | 400 | 37,68 | 301424040 |
| FD 42 horizontal (8 x 45°) | 500 | 47,10 | 301424050 |
| FD 42 horizontal (8 x 45°) | 600 | 56,52 | 301424060 |
| FD 42 horizontal (8 x 45°) | 700 | 66,00 | 301424070 |
| FD 42 horizontal (8 x 45°) | 800 | 75,36 | 301424080 |
| FD 42 horizontal (12 x 30°) | 900 | 84,78 | 301424090 |
| FD 42 horizontal (12 x 30°) | 1000 | 94,20 | 301424100 |
 |
| Denominación | Longitud | Peso | Nº de art. |
| cm | kg | ||
| FD 42 vertical por metro lineal perimetral | 3,00 | 301425001 | |
| FD 42 vertical (4 x 90°) | 200 | 18,84 | 301425020 |
| FD 42 vertical (4 x 90°) | 300 | 28,26 | 301425030 |
| FD 42 vertical (4 x 90°) | 400 | 37,68 | 301425040 |
| FD 42 vertical (8 x 45°) | 500 | 47,10 | 301425050 |
| FD 42 vertical (8 x 45°) | 600 | 56,52 | 301425060 |
| FD 42 vertical (8 x 45°) | 700 | 66,00 | 301425070 |
| FD 42 vertical (8 x 45°) | 800 | 75,36 | 301425080 |
| FD 42 vertical (12 x 30°) | 900 | 84,78 | 301425090 |
| FD 42 vertical (12 x 30°) | 1000 | 94,20 | 301425100 |
