Travesaños ED 43
Resumen de productos
Los travesaños ED43 se basan en la serie FD43 estando equipados, a diferencia del modelo estándar, con una barra de alimentación eléctrica adicional, la cual permite una conexión prolija y flexible del equipamiento luminotécnico y de espectáculos más diverso.
Los travesaños con barra de sistema eléctrico brindan ventajas claras: no es necesario instalar cables adicionales, el armado y desarmado se organizan más rápido, evitándose los desagradables manojos de cables. Dada la flexibilidad para posicionar los equipos instalados, los travesaños con barra de alimentación eléctrica son aptos en todos aquellos lugares donde se necesita colgar reflectores en todas partes, por ej. mueblerías, concesionarias de autos y supermercados de materiales de construcción.?
Seguridad verificada
Dimensiones
Especificaciones
| Ancho: | 400 mm |
| Altura: | 353 mm |
| Tubo portante: | 50 x 2 mm |
| Diagonales: | 25 x 3 mm |
| Aleación: | EN-AW 6082 T6 |
| Barra de alimentación eléctrica: | EN-AW 6060 T66 |
Tabla de cargas ED 43
| Perfil de aluminio con brida | Perfil de aluminio con adaptador de barra de alimentación | |||||
| Envergadura | carga uniformemente distribuida |
Flecha | carga uniformemente distribuida |
Flecha | carga única central | Flecha |
| m | kg/m | mm | kg/m | mm | kg | mm |
| 1,0 | 1031,0* | 0,1 | 30,0 | 0,0 | 580,0* | 0,1 |
| 2,0 | 553,0* | 0,8 | 30,0 | 0,1 | 465,0* | 0,6 |
| 3,0 | 353,5 | 2,8 | 30,0 | 0,3 | 382,0* | 1,6 |
| 4,0 | 196,6 | 4,9 | 30,0 | 0,9 | 319,0* | 3,2 |
| 5,0 | 124,0 | 7,7 | 30,0 | 2,1 | 273,0* | 5,5 |
| 6,0 | 84,6 | 11,1 | 30,0 | 4,4 | 233,0* | 8,4 |
| 7,0 | 60,8 | 15,1 | 30,0 | 8,1 | 202,0* | 11,8 |
| 8,0 | 45,4 | 19,8 | 30,0 | 13,8 | 178,0* | 16,0 |
| 9,0 | 34,8 | 25,2 | 30,0 | 22,2 | 156,5 | 20,8 |
| 10,0 | 27,2 | 31,2 | 27,2 | 31,2 | 136,1 | 26,0 |
| 11,0 | 21,6 | 37,9 | 21,6 | 37,9 | 118,9 | 31,8 |
| 12,0 | 17,4 | 45,2 | 17,4 | 45,2 | 104,2 | 38,4 |
| 13,0 | 14,0 | 53,3 | 14,0 | 53,3 | 91,3 | 45,7 |
| 14,0 | 11,4 | 62,1 | 11,4 | 62,1 | 79,9 | 53,8 |
| 15,0 | 9,3 | 71,6 | 9,3 | 71,6 | 69,7 | 62,7 |
| 16,0 | 7,6 | 81,9 | 7,6 | 81,9 | 60,5 | 72,5 |
* limitado por interacción en desplazamiento / determinante es el desplazamiento en el conector
Para su comprensión se idealizan cargas iguales elevadas. La conducción de las cargas debe ocurrir en los nodos.
Los valores de cargabilidad se calculan empleando pernos 10.9.
Tramos, escuadras y componentes ED 43
 |
| Longitud | Peso | Nº de art. | Longitud | Peso | Nº de art. |
| cm | kg | cm | kg | ||
| 50 | 3,90 | 311430500 | 300 | 23,40 | 311433000 |
| 100 | 7,80 | 311431000 | 350 | 27,90 | 311433500 |
| 150 | 11,70 | 311431500 | 400 | 31,20 | 311434000 |
| 200 | 15,60 | 311432000 | 450 | 35,10 | 311434500 |
| 250 | 19,50 | 311432500 | 500 | 39,00 | 311435000 |
 |
Escuadra 2 vías 90°
Longitud de brazos: 500 mm
 |
Escuadra 3 vías 90° extremo inferior izquierdo
Longitud de brazos: 500 mm
 |
Escuadra 3 vías 90° extremo inferior derecho
Longitud de brazos: 500 mm
 |
3 vías pieza T 90° vertical extremo inferior
Longitud de brazos: 600/500 mm
 |
3 vías pieza T 90° horizontal
Longitud de brazos: 600/500 mm
 |
4 vías cruz 90°
Longitud de brazos: 600 mm
 |

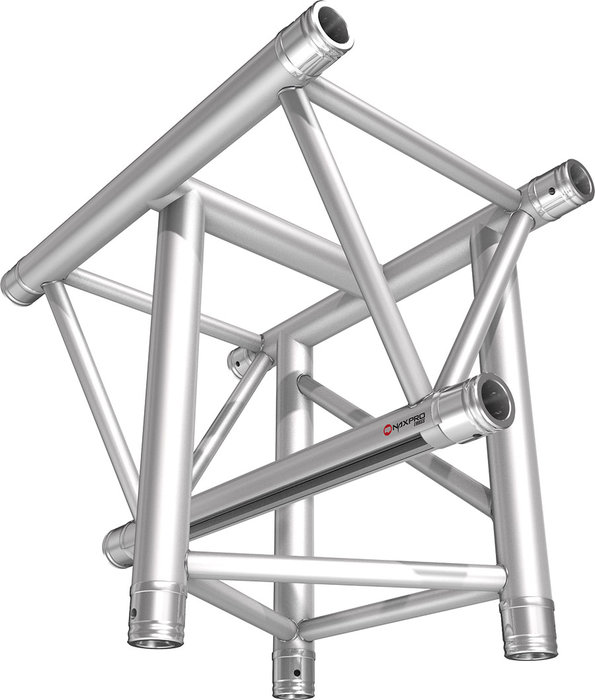

4 vías pieza T 90° extremo inferior
Longitud de brazos: 600/500/500 mm
Círculos de travesaños ED 43
