Travesaños FD 23
Resumen de productos
FD 23 es un sistema de travesaño en formato de 3 puntos que, pese a su pequeño diámetro de tubo portante – sólo 35 mm – encuentra aplicación profesional en la tecnología de espectáculos. FD 23 se usa con mucho éxito incluso en la construcción de ferias y locales comerciales. A pesar de que sus dimensiones son muy pequeñas, queda espacio libre suficiente para luminotecnia y elementos publicitarios.
El sistema se une con encastres, mediante conexiones cónicas. Los conectores se incluyen en el suministro. Para unir los travesaños se necesita como herramienta solamente un martillo liviano de aluminio. En un corto tiempo se pueden preparar estructuras especiales y aplicar pintura al polvo.
Seguridad verificada
Dimensiones
Especificaciones
| Ancho: | 220 mm |
| Altura: | 195 mm |
| Tubo portante: | 35 x 2 mm |
| Diagonales: | 10 x 2 mm |
| Aleación: | EN-AW 6060 T66 |
Tabla de cargas FD 23
| Envergadura | Carga uniformemente distribuida |
Flecha | Carga única centrada | Flecha |
| m | kg/m | mm | kg | mm |
| 1,0 | 500,4 | 0,3 | 500,4 | 0,4 |
| 2,0 | 249,1 | 2,0 | 315,1 | 2,1 |
| 3,0 | 138,8 | 5,8 | 208,2 | 4,6 |
| 4,0 | 77,1 | 10,3 | 154,1 | 8,3 |
| 5,0 | 48,5 | 16,1 | 121,2 | 13,0 |
| 6,0 | 33,0 | 23,2 | 98,9 | 18,9 |
| 7,0 | 23,6 | 31,6 | 82,7 | 25,9 |
| 8,0 | 17,5 | 41,4 | 70,2 | 34,2 |
Para su comprensión se idealizan cargas iguales elevadas. La conducción de cargas debe ocurrir en los nodos.
Tramos, escuadras y componentes FD 23
 |
| Longitud | Peso | Nº de art. | Longitud | Peso | Nº de art. |
| cm | kg | cm | kg | ||
| 25 | 1,10 | 300230250 | 175 | 4,50 | 300231750 |
| 50 | 1,70 | 300230500 | 200 | 4,80 | 300232000 |
| 75 | 2,20 | 300230750 | 250 | 6,30 | 300232500 |
| 100 | 2,80 | 300231000 | 300 | 7,30 | 300233000 |
| 125 | 3,30 | 300231250 | 350 | 8,40 | 300233500 |
| 150 | 4,40 | 300231500 | 400 | 9,60 | 300234000 |
 |
Escuadra 2 vías 45°
Longitud de brazos: 1000 mm
Peso: 3,2 kg
 |
Escuadra 2 vías 60°
Longitud de brazos: 1000 mm
Peso: 3,0 kg
 |
Escuadra 2 vías 90°
Longitud de brazos: 500 mm
Peso: 2,8 kg
 |
Escuadra 2 vías 120°
Longitud de brazos: 500 mm
Peso: 2,8 kg
 |
Escuadra 2 vías 135°
Longitud de brazos: 500 mm
Peso: 2,8 kg
 |
2 Escuadra 2 vías 90° extermo superior
Longitud de brazos: 500 mm
Peso: 2,8 kg
 |
Escuadra 2 vías 90° extremo inferior
Longitud de brazos: 500 mm
Peso: 2,8 kg
 |

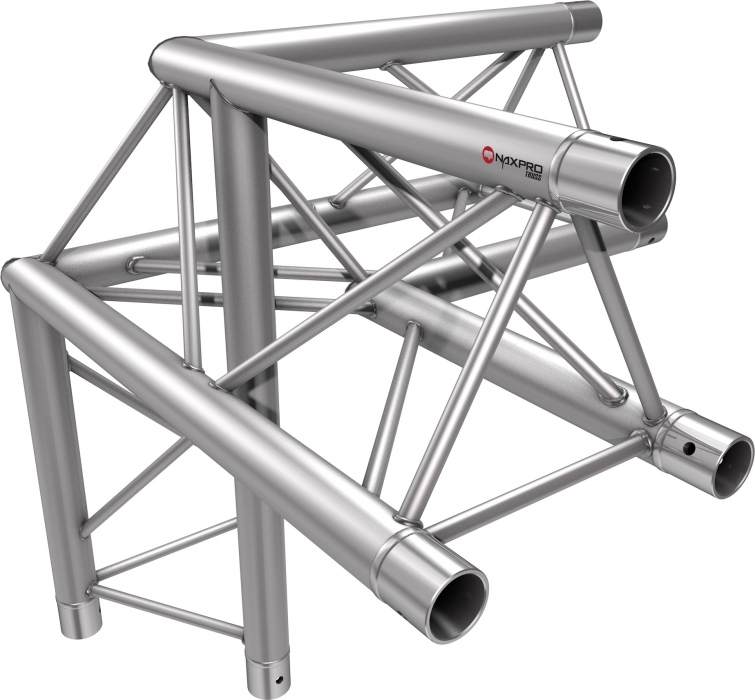

Escuadra 3 vías 90° extermo superior izquierdo
Longitud de brazos: 500 mm
Peso: 3,8 kg
 |
Escuadra 3 vías 90° extermo superior derecho
Longitud de brazos: 500 mm
Peso: 3,8 kg
 |
Escuadra 3 vías 120° extermo superior derecho
Longitud de brazos: 500 mm
Peso: 3,8 kg
 |
Escuadra 3 vías 90° extremo inferior izquierdo
Longitud de brazos: 500 mm
Peso: 3,8 kg
 |
Escuadra 3 vías 90° extremo inferior derecho
Longitud de brazos: 500 mm
Peso: 3,8 kg
 |
3 vías pieza T 90° vertical
extremo inferior
Longitud de brazos: 500 mm
Peso: 3,5 kg
 |
3 vías pieza T 90° horizontal
Longitud de brazos: 500 mm
Peso: 3,4 kg
 |
3 vías pieza T 90° vertical
extremo superior
Longitud de brazos: 500 mm
Peso: 3,5 kg
 |
3 vías pieza T 90° vertical
extremo superior
Longitud de brazos: 500 mm
Peso: 3,5 kg
 |
3 vías pieza T 90° vertical
extremo superior
Longitud de brazos: 500 mm
Peso: 3,5 kg
 |
4 vías cruz 90°
Longitud de brazos: 500 mm
Peso: 4,6 kg
 |
4 vías pieza T 90° extremo inferior
Longitud de brazos: 500 mm
Peso: 4,6 kg
 |
4 vías pieza T 90° extremo superior
Longitud de brazos: 500 mm
Peso: 4,6 kg
 |
Escuadra 4 vías 90° - izquierdo
Longitud de brazos: 500 mm
Peso: 4,6 kg
 |
Escuadra 4 vías 90° - derecho
Longitud de brazos: 500 mm
Peso: 4,6 kg
 |
5 vías pieza T 90°
Longitud de brazos: 500 mm
Peso: 5,0 kg
 |
5 vías cruz 90° extermo superior
Longitud de brazos: 500 mm
Peso: 5,0 kg
 |
5 vías cruz 90° extremo inferior
Longitud de brazos: 500 mm
Peso: 5,0 kg
 |
6 vías cruz 90°
Longitud de brazos: 500 mm
Peso: 5,5 kg
 |
Dimensiones exteriores: 240 x 219 x 5 mm
Peso: 1,0 kg
Círculos de travesaños FD 23
 |
| Denominación | Longitud | Peso | Nº de art. |
| cm | kg | ||
| FD 23 extremo dentro por metro lineal perimetral | 2,10 | 301231001 | |
| FD 23 extremo dentro (4 x 90°) | 200 | 13,19 | 301231020 |
| FD 23 extremo dentro (4 x 90°) | 300 | 19,78 | 301231030 |
| FD 23 extremo dentro (4 x 90°) | 400 | 26,38 | 301231040 |
| FD 23 extremo dentro (8 x 45°) | 500 | 32,97 | 301231050 |
| FD 23 extremo dentro (8 x 45°) | 600 | 39,56 | 301231060 |
| FD 23 extremo dentro (8 x 45°) | 700 | 46,20 | 301231070 |
| FD 23 extremo dentro (8 x 45°) | 800 | 52,75 | 301231080 |
| FD 23 extremo dentro (12 x 30°) | 900 | 59,35 | 301231090 |
| FD 23 extremo dentro (12 x 30°) | 1000 | 65,94 | 301231100 |
 |
| Denominación | Longitud | Peso | Nº de art. |
| cm | kg | ||
| FD 23 extremo fuera por metro lineal perimetral | 2,10 | 301232001 | |
| FD 23 extremo fuera (4 x 90°) | 200 | 13,19 | 301232020 |
| FD 23 extremo fuera (4 x 90°) | 300 | 19,78 | 301232030 |
| FD 23 extremo fuera (4 x 90°) | 400 | 26,38 | 301232040 |
| FD 23 extremo fuera (8 x 45°) | 500 | 32,97 | 301232050 |
| FD 23 extremo fuera (8 x 45°) | 600 | 39,56 | 301232060 |
| FD 23 extremo fuera (8 x 45°) | 700 | 46,20 | 301232070 |
| FD 23 extremo fuera (8 x 45°) | 800 | 52,75 | 301232080 |
| FD 23 extremo fuera (12 x 30°) | 900 | 59,35 | 301232090 |
| FD 23 extremo fuera (12 x 30°) | 1000 | 65,94 | 301232100 |
 |
| Denominación | Longitud | Peso | Nº de art. |
| cm | kg | ||
| FD 23 extermo superior/inferior por metro lineal perimetral | 2,10 | 301230001 | |
| FD 23 extermo superior/inferior (4 x 90°) | 200 | 13,19 | 301230020 |
| FD 23 extermo superior/inferior (4 x 90°) | 300 | 19,78 | 301230030 |
| FD 23 extermo superior/inferior (4 x 90°) | 400 | 26,38 | 301230040 |
| FD 23 extermo superior/inferior (8 x 45°) | 500 | 32,97 | 301230050 |
| FD 23 extermo superior/inferior (8 x 45°) | 600 | 39,56 | 301230060 |
| FD 23 extermo superior/inferior (8 x 45°) | 700 | 46,20 | 301230070 |
| FD 23 extermo superior/inferior (8 x 45°) | 800 | 52,75 | 301230080 |
| FD 23 extermo superior/inferior (12 x 30°) | 900 | 59,35 | 301230090 |
| FD 23 extermo superior/inferior (12 x 30°) | 1000 | 65,94 | 301230100 |
