Travesaños HD 33

Resumen de productos

El HD 33 es un sistema de travesaño para trabajo pesado en formato de 3 puntos, que resulta especialmente adecuado para la construcción de ferias y locales de venta, así como en tecnología de espectáculos y como sistema portante para luminotecnia. Su construcción compacta combinada con una elevada cargabilidad hacen que este sistema sea óptimo para montar desde el simple stand de feria hasta la compleja estructura rigging.

El sistema se une con encastres, mediante conexiones cónicas. Los conectores se incluyen en el suministro. Para unir los travesaños se necesita como herramienta solamente un martillo liviano de aluminio. En un corto tiempo se pueden preparar estructuras especiales y aplicar pintura al polvo.

Download
Hoja de datos

Download
Certificado TÜV

Seguridad verificada

Dimensiones

Especificaciones

Ancho:	290 mm
Altura:	258 mm
Tubo portante:	50 x 3 mm
Diagonales:	20 x 2 mm
Aleación:	EN-AW 6082 T6

Tabla de cargas HD 33

Envergadura	Carga uniformemente distribuida	Flecha	Carga única centrada	Flecha
m	kg/m	mm	kg	mm
1,0	1979,2	0,3	1979,2	0,4
2,0	987,1	2,2	1477,7	2,6
3,0	653,9	7,4	980,9	5,9
4,0	365,6	13,2	731,3	10,6
5,0	232,2	20,6	580,5	16,6
6,0	159,7	29,7	479,1	24,0
7,0	116,0	40,5	406,0	32,8
8,0	87,6	53,0	350,5	43,0
9,0	68,2	67,2	306,8	54,8
10,0	54,3	83,1	271,3	68,0
11,0	44,0	100,8	241,8	82,9
12,0	36,1	120,2	216,8	99,4
13,0	30,0	141,4	195,3	117,5
14,0	25,2	164,4	176,5	137,5

Para su comprensión se idealizan cargas iguales elevadas. La conducción de cargas debe ocurrir en los nodos.
Los valores de cargabilidad se calculan empleando pernos 10.9.

Download
Tabla de cargas detallada

Tramos, escuadras y componentes HD 33

Tramos HD 33

Longitud	Peso	Nº de art.	Longitud	Peso	Nº de art.
cm	kg		cm	kg
21	2,00	304330210	175	9,10	304331750
25	2,20	304330250	200	10,30	304332000
29	2,40	304330290	225	11,40	304332250
42	3,20	304330420	250	12,60	304332500
50	3,50	304330500	300	14,80	304333000
75	5,10	304330750	350	17,10	304333500
100	5,70	304331000	400	19,40	304334000
125	6,80	304331250	450	21,70	304334500
150	8,00	304331500	500	24,00	304335000

Escuadra HD33 / C19

Nº de art.: 304330019

2 Escuadra 2 vías 45°
Longitud de brazos: 1000 mm
Peso: 8,6 kg

Escuadra HD33 / C20

Nº de art.: 304330020

Escuadra 2 vías 60°
Longitud de brazos: 1000 mm
Peso: 8,6 kg

Escuadra HD33 / C21

Nº de art.: 304330021

Escuadra 2 vías 90°
Longitud de brazos: 500 mm
Peso: 6,5 kg

Escuadra HD33 / C22

Nº de art.: 304330022

Escuadra 2 vías 120°
Longitud de brazos: 500 mm
Peso: 7,1 kg

Escuadra HD33 / C23

Nº de art.: 304330023

Escuadra 2 vías 135°
Longitud de brazos: 500 mm
Peso: 7,1 kg

Escuadra HD33 / C24

Nº de art.: 304330024

Escuadra 2 vías 90° extremo superior
Longitud de brazos: 500 mm
Peso: 6,7 kg

Escuadra HD33 / C25

Nº de art.: 304330025

Escuadra 2 vías 90° extremo inferior
Longitud de brazos: 500 mm
Peso: 6,4 kg

Escuadra HD33 / C31

Nº de art.: 304330031

Escuadra 3 vías 90° extermo superior izquierdo
Longitud de brazos: 500 mm
Peso: 10,1 kg

Escuadra HD33 / C32

Nº de art.: 304330032

Escuadra 3 vías 90° extermo superior derecho
Longitud de brazos: 500 mm
Peso: 10,1 kg

Escuadra HD33 / C33

Nº de art.: 304330033

Escuadra 3 vías 90° extremo inferior izquierdo
Longitud de brazos: 500 mm
Peso: 10,1 kg

Escuadra HD33 / C34

Nº de art.: 304330034

Escuadra 3 vías 90° extremo

inferior derecho
Longitud de brazos: 500 mm
Peso: 8,8 kg

Pieza T HD33 / C35

Nº de art.: 304330035

3 vías pieza T 90° vertical

extremo inferior
Longitud de brazos: 500 mm
Peso: 8,6 kg

Pieza T HD33 / C36

Nº de art.: 304330036

3 vías pieza T 90° horizontal
Longitud de brazos: 500 mm
Peso: 7,8 kg

Pieza T HD33 / C37

Nº de art.: 304330037

3 vías pieza T 90° vertical

extremo superior
Longitud de brazos: 500 mm
Peso: 8,8 kg

Pieza T HD33 / C38

Nº de art.: 304330038

3 vías pieza T 90° vertical

extremo inferior
Longitud de brazos: 500 mm
Peso: 8,6 kg

Pieza T HD33 / C39

Nº de art.: 304330039

3 vías pieza T 90° vertical

extremo superior
Longitud de brazos: 500 mm
Peso: 8,6 kg

Cruz HD33 / C41

Nº de art.: 304330041

4 vías cruz 90°
Longitud de brazos: 500 mm
Peso: 9,0 kg

Pieza T HD33 / C42

Nº de art.: 304330042

4 vías pieza T 90° extremo inferior
Longitud de brazos: 500 mm
Peso: 11,0 kg

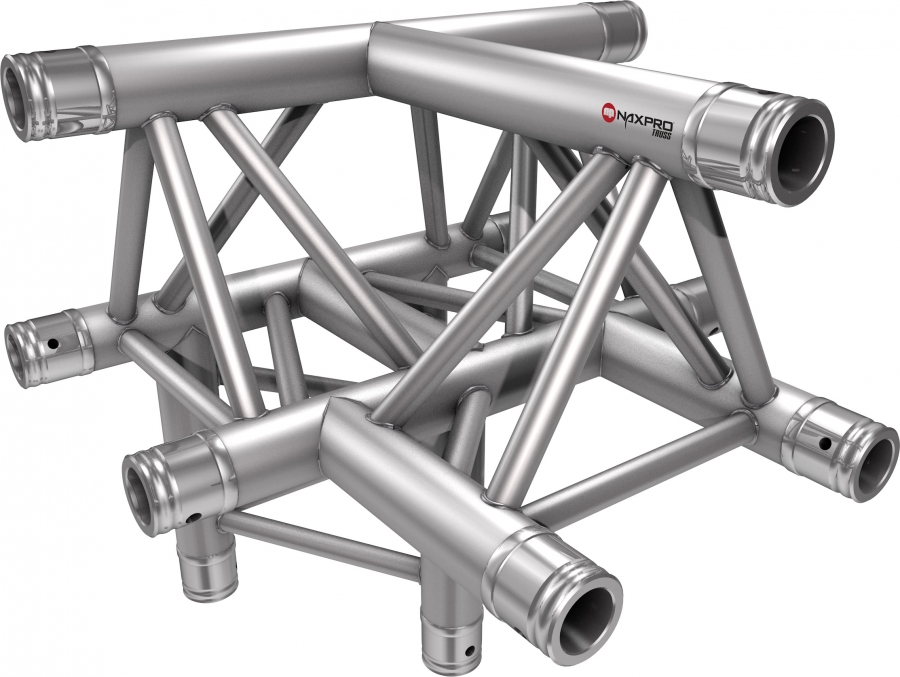

Pieza T HD33 / C43

Nº de art.: 304330043

4 vías pieza T 90° extremo superior
Longitud de brazos: 500 mm
Peso: 10,8 kg

Escuadra HD33 / C44

Nº de art.: 304330044

Escuadra 4 vías 90° - izquierdo
Longitud de brazos: 500 mm
Peso: 11,4 kg

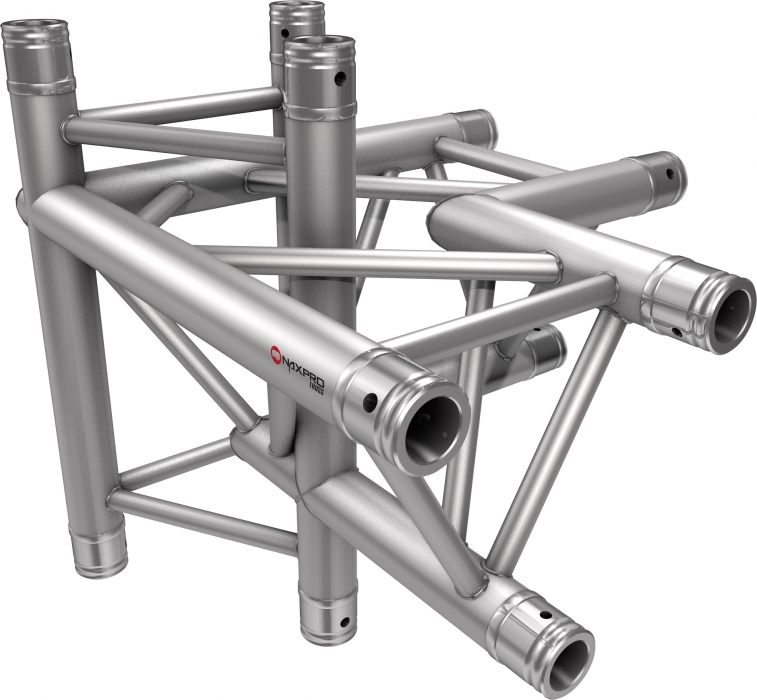

Escuadra HD33 / C45

Nº de art.: 304330045

Escuadra 4 vías 90° - derecho
Longitud de brazos: 500 mm
Peso: 11,4 kg

Pieza T HD33 / C51

Nº de art.: 304330051

Escuadra 5 vías 90°
Longitud de brazos: 500 mm
Peso: 13,2 kg

Cruz HD33 / C52

Nº de art.: 304330052

5 vías cruz 90° extremo superior
Longitud de brazos: 500 mm
Peso: 13,2 kg

Cruz HD33 / C53

Nº de art.: 304330053

5 vías cruz 90° extremo inferior
Longitud de brazos: 500 mm
Peso: 13,2 kg

Cruz HD33 / C61

Nº de art.: 304330061

6 vías cruz 90°
Longitud de brazos: 500 mm
Peso: 15,6 kg

Placa de piso HD33

Nº de art.: 304330000

Dimensiones exteriores: 313 x 280 x 5 mm
Peso: 1,3 kg

Círculos de travesaños HD 33

Círculo HD 33 extremo dentro

Denominación	Longitud	Peso	Nº de art.
	cm	kg
HD 33 extremo dentro por metro lineal perimetral		5,10	302331001
HD 33 extremo dentro (4 x 90°)	200	32,03	302331020
HD 33 extremo dentro (4 x 90°)	300	48,04	302331030
HD 33 extremo dentro (4 x 90°)	400	64,06	302331040
HD 33 extremo dentro (8 x 45°)	500	80,07	302331050
HD 33 extremo dentro (8 x 45°)	600	96,08	302331060
HD 33 extremo dentro (8 x 45°)	700	112,20	302331070
HD 33 extremo dentro (8 x 45°)	800	128,11	302331080
HD 33 extremo dentro (12 x 30°)	900	144,13	302331090
HD 33 extremo dentro (12 x 30°)	1000	160,14	302331100

Círculo HD 33 extremo fuera

Denominación	Longitud	Peso	Nº de art.
	cm	kg
HD 33 extremo fuera por metro lineal perimetral		5,10	302332001
HD 33 extremo fuera (4 x 90°)	200	32,03	302332020
HD 33 extremo fuera (4 x 90°)	300	48,04	302332030
HD 33 extremo fuera (4 x 90°)	400	64,06	302332040
HD 33 extremo fuera (8 x 45°)	500	80,07	302332050
HD 33 extremo fuera (8 x 45°)	600	96,08	302332060
HD 33 extremo fuera (8 x 45°)	700	112,20	302332070
HD 33 extremo fuera (8 x 45°)	800	128,11	302332080
HD 33 extremo fuera (12 x 30°)	900	144,13	302332090
HD 33 extremo fuera (12 x 30°)	1000	160,14	302332100

Círculo HD33 extermo superior/inferior

travesanoskreise HD 33 Spitze Oben/Unten

Denominación	Longitud	Peso	Nº de art.
	cm	kg
HD 33 extermo superior/inferior por metro lineal perimetral		5,10	302330001
HD 33 extermo superior/inferior (4 x 90°)	200	32,03	302330020
HD 33 extermo superior/inferior (4 x 90°)	300	48,04	302330030
HD 33 extermo superior/inferior (4 x 90°)	400	64,06	302330040
HD 33 extermo superior/inferior (8 x 45°)	500	80,07	302330050
HD 33 extermo superior/inferior (8 x 45°)	600	96,08	302330060
HD 33 extermo superior/inferior (8 x 45°)	700	112,20	302330070
HD 33 extermo superior/inferior (8 x 45°)	800	128,11	302330080
HD 33 extermo superior/inferior (12 x 30°)	900	144,13	302330090
HD 33 extermo superior/inferior (12 x 30°)	1000	160,14	302330100
