Travesaños HD 43
Resumen de productos
El HD 43 es un sistema de travesaño para trabajo pesado en formato de 3 puntos, que resulta especialmente adecuado para la construcción de ferias y locales de venta, así como en tecnología de espectáculos y como sistema portante para luminotecnia. Su construcción compacta, combinada con una elevada cargabilidad, hacen que este sistema sea óptimo para montar desde el simple stand de feria hasta la compleja estructura rigging.
El sistema se une con encastres, mediante conexiones cónicas. Los conectores se incluyen en el suministro. Para unir los travesaños se necesita como herramienta solamente un martillo liviano de aluminio. En un corto tiempo se pueden preparar estructuras especiales y aplicar pintura al polvo.
Seguridad verificada
Dimensiones
Especificaciones
| Ancho: | 400 mm |
| Altura: | 353 mm |
| Tubo portante: | 50 x 3 mm |
| Diagonales: | 25 x 3 mm |
| Aleación: | EN-AW 6082 T6 |
Tabla de cargas HD 43
| Envergadura | Carga uniformemente distribuida |
Flecha | Carga única centrada | Flecha |
| m | kg/m | mm | kg | mm |
| 1,0 | 3770,5 | 0,3 | 2903,0* | 0,3 |
| 2,0 | 1882,3 | 2,0 | 2046,0* | 1,7 |
| 3,0 | 954,0 | 5,2 | 1431,0 | 4,1 |
| 4,0 | 534,0 | 9,2 | 1068,0 | 7,4 |
| 5,0 | 339,6 | 14,4 | 849,1 | 11,6 |
| 6,0 | 234,0 | 20,7 | 702,1 | 16,7 |
| 7,0 | 170,4 | 28,2 | 596,2 | 22,8 |
| 8,0 | 129,0 | 36,9 | 516,1 | 29,9 |
| 9,0 | 100,7 | 46,8 | 453,1 | 38,0 |
| 10,0 | 80,4 | 57,8 | 402,2 | 47,1 |
| 11,0 | 65,4 | 70,1 | 359,9 | 57,3 |
| 12,0 | 54,0 | 83,5 | 324,2 | 68,6 |
| 13,0 | 45,2 | 98,2 | 293,5 | 81,1 |
| 14,0 | 38,1 | 114,1 | 266,8 | 94,7 |
| 15,0 | 32,4 | 131,3 | 243,3 | 109,5 |
| 16,0 | 27,8 | 149,7 | 222,3 | 125,6 |
* limitado por interacción en desplazamiento / determinante es el desplazamiento en el conector
Para su comprensión se idealizan cargas iguales elevadas. La conducción de las cargas debe ocurrir en los nodos.Los valores de cargabilidad se calculan empleando pernos 10.9.

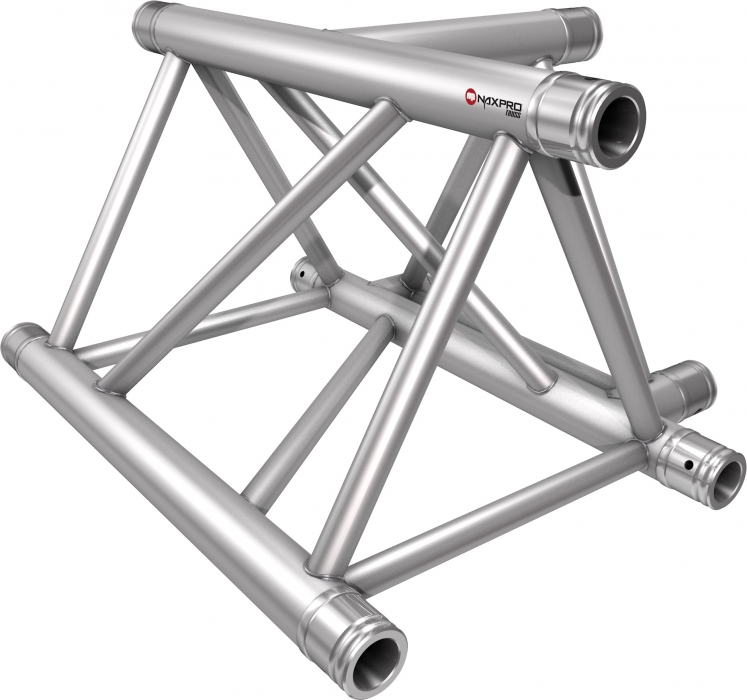

Tramos, escuadras y componentes HD 43
 |
| Longitud | Peso | Nº de art. | Longitud | Peso | Nº de art. |
| cm | kg | cm | kg | ||
| 25 | 2,40 | 304430250 | 200 | 12,90 | 304432000 |
| 50 | 4,80 | 304430500 | 250 | 15,60 | 304432500 |
| 75 | 6,40 | 304430750 | 300 | 18,00 | 304433000 |
| 100 | 7,80 | 304431000 | 350 | 20,00 | 304433500 |
| 125 | 9,00 | 304431250 | 400 | 23,00 | 304434000 |
| 150 | 10,10 | 304431500 | 450 | 25,80 | 304434500 |
| 175 | 11,50 | 304431750 | 500 | 28,20 | 304435000 |
 |
Escuadra 2 vías 45°
Longitud de brazos: 1500 mm
Peso: 13,0 kg
 |
Escuadra 2 vías 60°
Longitud de brazos: 1000 mm
Peso: 11,4 kg
 |
Escuadra 2 vías 90°
Longitud de brazos: 500 mm
Peso: 6,8 kg
 |
Escuadra 2 vías 120°
Longitud de brazos: 500 mm
Peso: 7,8 kg
 |
Escuadra 2 vías 135°
Longitud de brazos: 500 mm
Peso: 7,8 kg
 |
Escuadra 2 vías 90° extremo superior
Longitud de brazos: 500 mm
Peso: 6,8 kg
 |
Escuadra 2 vías 90° extremo inferior
Longitud de brazos: 500 mm
Peso: 6,8 kg
 |

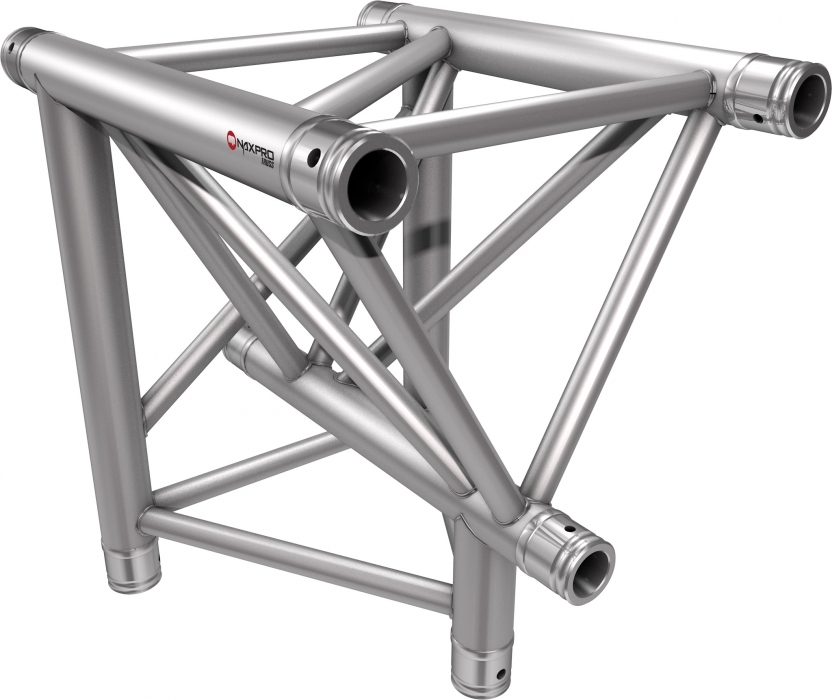

Escuadra 3 vías 90° extermo superior izquierdo
Longitud de brazos: 500 mm
Peso: 11,2 kg
 |
Escuadra 3 vías 90° Spitze oben-rechts
Longitud de brazos: 500 mm
Peso: 10,2 kg
 |
Escuadra 3 vías 90° extremo inferior izquierdo
Longitud de brazos: 500 mm
Peso: 10,6 kg
 |
Escuadra 3 vías 90° extremo inferior derecho
Longitud de brazos: 500 mm
Peso: 10,6 kg
 |

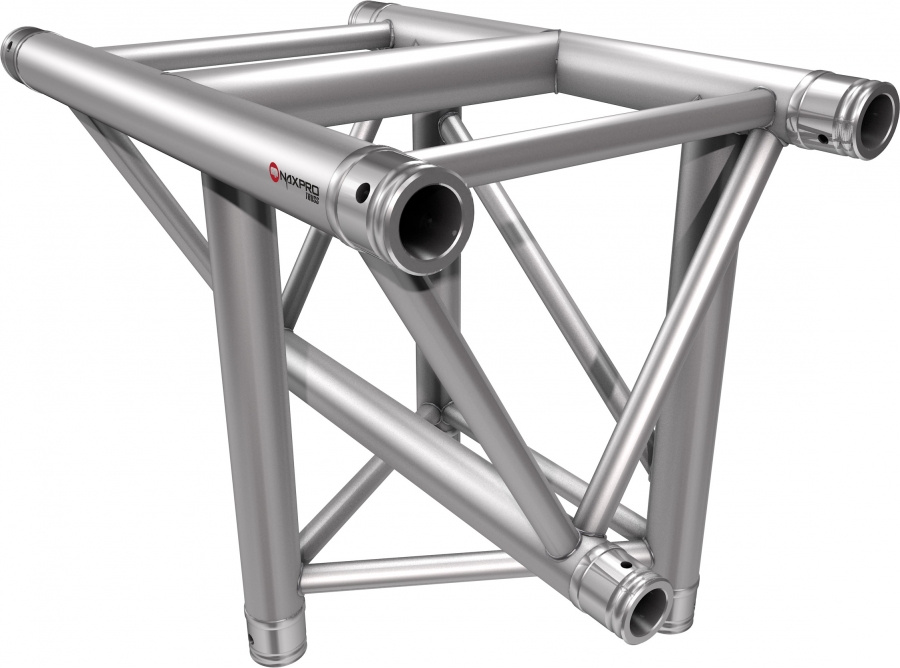

3 vías pieza T 90° vertical
extremo inferior
Longitud de brazos: 600/500 mm
Peso: 10,1 kg
 |
3 vías pieza T 90° horizontal
Longitud de brazos: 600/500 mm
Peso: 10,1 kg
 |
3 vías pieza T 90° vertical
extremo superior
Longitud de brazos: 600/500 mm
Peso: 10,1 kg
 |
3 vías pieza T 90° vertical
extremo inferior
Longitud de brazos: 600/500 mm
Peso: 10,1 kg
 |
3 vías pieza T 90° vertical
extremo superior
Longitud de brazos: 600/500 mm
Peso: 10,2 kg
 |

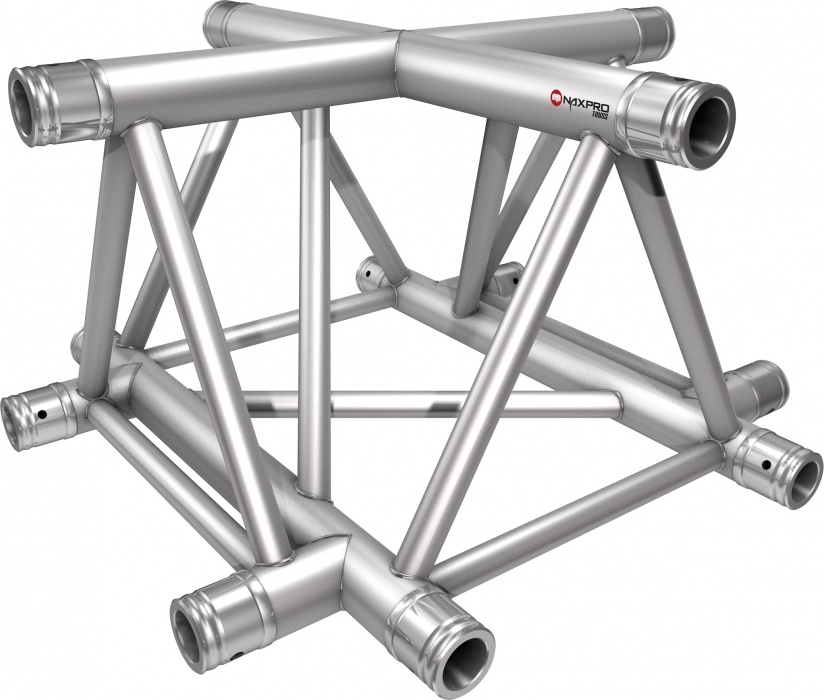

4 vías cruz 90°
Longitud de brazos: 600 mm
Peso: 13,8 kg
 |
4 vías pieza T 90° extremo inferior
Longitud de brazos: 600/500/500 mm
Peso: 13,8 kg
 |
4 vías pieza T extermo superior
Longitud de brazos: 600/500/500 mm
Peso: 13,8 kg
 |

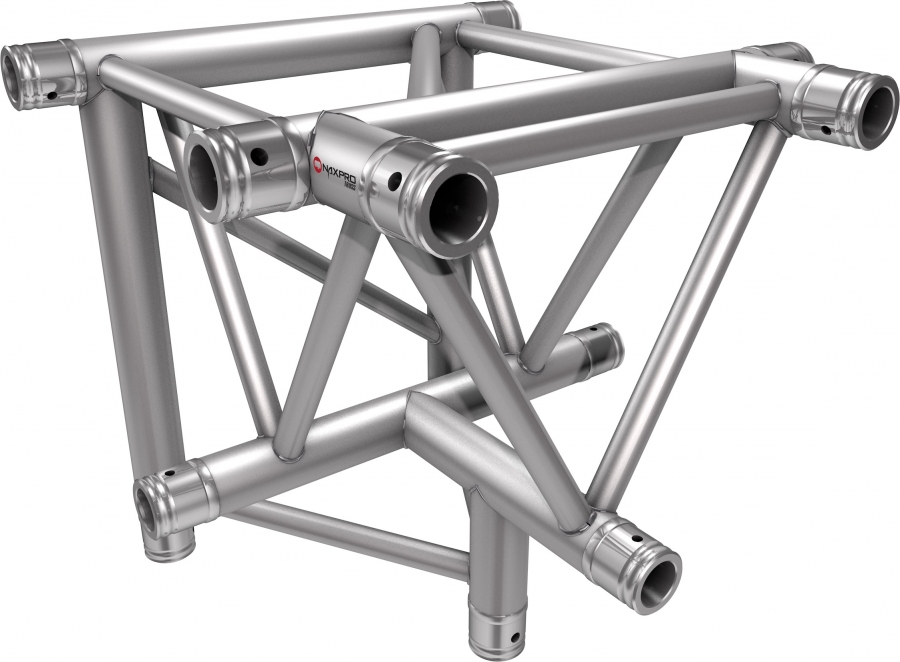

Escuadra 4 vías 90° - izquierdo
Longitud de brazos: 500/500/600 mm
Peso: 13,8 kg
 |
Escuadra 4 vías 90° - derecho
Longitud de brazos: 500/500/600 mm
Peso: 13,8 kg
 |
5 vías pieza T 90°
Longitud de brazos: 600/600/500 mm
Peso: 17,4 kg
 |
5 vías cruz 90° extermo superior
Longitud de brazos: 600/600/500 mm
Peso: 17,4 kg
 |
5 vías cruz 90° extremo inferior
Longitud de brazos: 600/600/500 mm
Peso: 17,4 kg
 |
6 vías cruz 90°
Longitud de brazos: 600/600/600 mm
Peso: 19,8 kg
 |

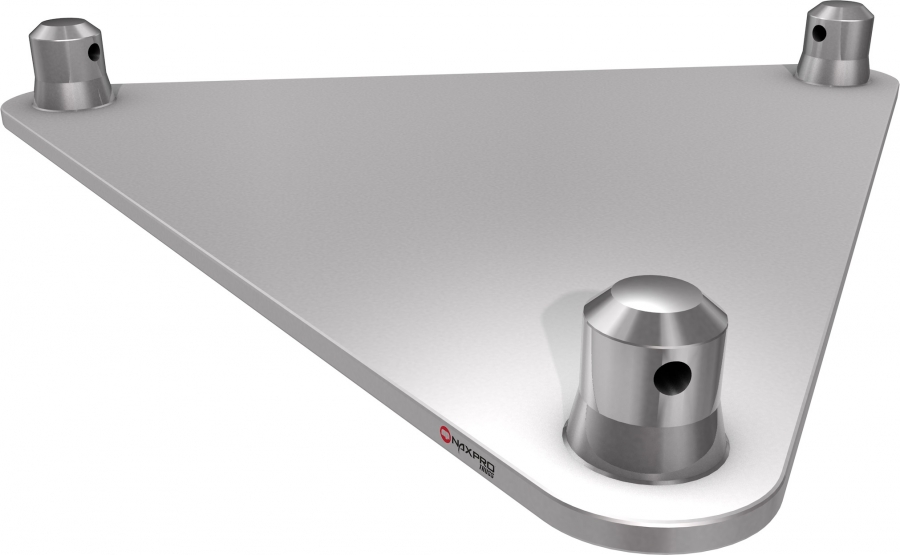

Longitud de brazos: 420 mm
Peso: 2,2 kg
Círculos de travesaños HD 43
 |
| Denominación | Longitud | Peso | Nº de art. |
| cm | kg | ||
| HD 43 extremo dentro por metro lineal perimetral | 7,80 | 302431001 | |
| HD 43 extremo dentro (4 x 90°) | 200 | 48,98 | 302431020 |
| HD 43 extremo dentro (4 x 90°) | 300 | 73,48 | 302431030 |
| HD 43 extremo dentro (4 x 90°) | 400 | 97,97 | 302431040 |
| HD 43 extremo dentro (8 x 45°) | 500 | 122,46 | 302431050 |
| HD 43 extremo dentro (8 x 45°) | 600 | 146,95 | 302431060 |
| HD 43 extremo dentro (8 x 45°) | 700 | 171,60 | 302431070 |
| HD 43 extremo dentro (8 x 45°) | 800 | 195,94 | 302431080 |
| HD 43 extremo dentro (12 x 30°) | 900 | 220,43 | 302431090 |
| HD 43 extremo dentro (12 x 30°) | 1000 | 244,92 | 302431100 |
 |
| Denominación | Longitud | Peso | Nº de art. |
| cm | kg | ||
| HD 43 extremo fuera por metro lineal perimetral | 7,80 | 302432001 | |
| HD 43 extremo fuera (4 x 90°) | 200 | 48,98 | 302432020 |
| HD 43 extremo fuera (4 x 90°) | 300 | 73,48 | 302432030 |
| HD 43 extremo fuera (4 x 90°) | 400 | 97,97 | 302432040 |
| HD 43 extremo fuera (8 x 45°) | 500 | 122,46 | 302432050 |
| HD 43 extremo fuera (8 x 45°) | 600 | 146,95 | 302432060 |
| HD 43 extremo fuera (8 x 45°) | 700 | 171,60 | 302432070 |
| HD 43 extremo fuera (8 x 45°) | 800 | 195,94 | 302432080 |
| HD 43 extremo fuera (12 x 30°) | 900 | 220,43 | 302432090 |
| HD 43 extremo fuera (12 x 30°) | 1000 | 244,92 | 302432100 |
 |
| Denominación | Longitud | Peso | Nº de art. |
| cm | kg | ||
| HD 43 extermo superior/inferior por metro lineal perimetral | 7,80 | 302430001 | |
| HD 43 extermo superior/inferior (4 x 90°) | 200 | 48,98 | 302430020 |
| HD 43 extermo superior/inferior (4 x 90°) | 300 | 73,48 | 302430030 |
| HD 43 extermo superior/inferior (4 x 90°) | 400 | 97,97 | 302430040 |
| HD 43 extermo superior/inferior (8 x 45°) | 500 | 122,46 | 302430050 |
| HD 43 extermo superior/inferior (8 x 45°) | 600 | 146,95 | 302430060 |
| HD 43 extermo superior/inferior (8 x 45°) | 700 | 171,60 | 302430070 |
| HD 43 extermo superior/inferior (8 x 45°) | 800 | 195,94 | 302430080 |
| HD 43 extermo superior/inferior (12 x 30°) | 900 | 220,43 | 302430090 |
| HD 43 extermo superior/inferior (12 x 30°) | 1000 | 244,92 | 302430100 |
