Travesaños GS 64
Resumen de productos

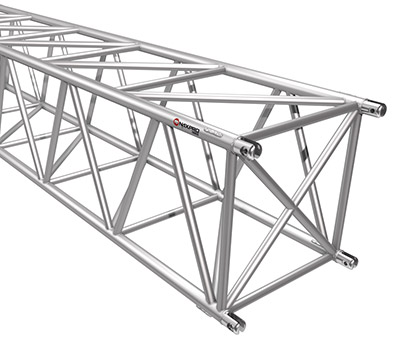

Gracias a una especial combinación de su sistema de unión extra fuerte y su tubo principal macizo, el travesaño para cargas pesadas Naxpro Truss GS 64 brinda un máximo en cuanto a posibilidades de carga portante.
GS es la sigla alemana para “sistema de horquilla” (Gabel-System) proporcionando, con un tubo principal de 48,3 x 4,5 mm, valores de carga útil extraordinarios. Así, el GS 64 de Naxpro-Truss es excelente para estructuras de techos de escenarios, grandes ground supports, puentes de cable, mástiles de antenas y todos los demás tipos de estructuras de travesaño donde se requieran envergadura y carga útil máximas. Para unir los travesaños se insertan las horquillas una dentro de otra, fijándolas en posición mediante pernos enchufables, lo cual posibilita un armado cómodo y rápido.
Seguridad verificada
Dimensiones
Especificaciones
| Ancho: | 617 mm |
| Altura: | 617 mm |
| Tubo portante: | 48 x 4,5 mm |
| Diagonales: | 30 x 3 mm |
| Aleación: | EN-AW 6082 T6 |
Tabla de cargas GS 64
| Envergadura | Envergadura | Carga uniformemente distribuida |
Flecha | carga única centra | Flecha |
| m | ft | kg/m | mm | kg | mm |
| 4,88 | 16 | 1473,2 | 7,7 | 4585,0 | 7,9 |
| 6,10 | 20 | 1175,8 | 15,0 | 3652,9 | 12,3 |
| 7,32 | 24 | 828,1 | 22,1 | 3028,7 | 17,7 |
| 8,53 | 28 | 604,7 | 30,1 | 2580,5 | 24,2 |
| 9,75 | 32 | 459,8 | 39,3 | 2242,2 | 31,2 |
| 10,97 | 36 | 360,4 | 49,8 | 1977,2 | 40,2 |
| 12,19 | 40 | 289,3 | 61,5 | 1763,6 | 49,8 |
| 13,41 | 44 | 196,7 | 74,5 | 1587,2 | 60,5 |
| 14,63 | 48 | 165,6 | 88,8 | 1438,9 | 72,3 |
| 15,85 | 52 | 140,9 | 104,3 | 1312,1 | 85,2 |
| 17,07 | 56 | 140,9 | 121,1 | 1202,2 | 99,3 |
| 18,29 | 60 | 120,9 | 139,2 | 1105,8 | 114,5 |
| 19,51 | 64 | 104,6 | 158,7 | 1020,4 | 131,0 |
| 20,73 | 68 | 91,1 | 179,4 | 944,1 | 148,7 |
| 21,95 | 72 | 79,8 | 201,5 | 875,4 | 167,7 |
| 23,16 | 76 | 70,2 | 224,9 | 812,9 | 188,0 |
| 24,38 | 80 | 62,0 | 249,7 | 755,9 | 209,6 |
Para su comprensión se idealizan cargas iguales elevadas. La conducción de cargas debe ocurrir en los nodos.
Los valores de cargabilidad se calculan empleando pernos 10.9
Tramos, escuadras y componentes GS 64
 |
| Longitud | Longitud | Peso | Nº de art. |
| cm | ft | kg | |
| 60,96 | 2 | 10,9 | 304640609 |
| 121,92 | 4 | 20,0 | 304641219 |
| 182,88 | 6 | 28,0 | 304641828 |
| 243,84 | 8 | 40,0 | 304642438 |
| 304,80 | 10 | 51,0 | 304643048 |
 |

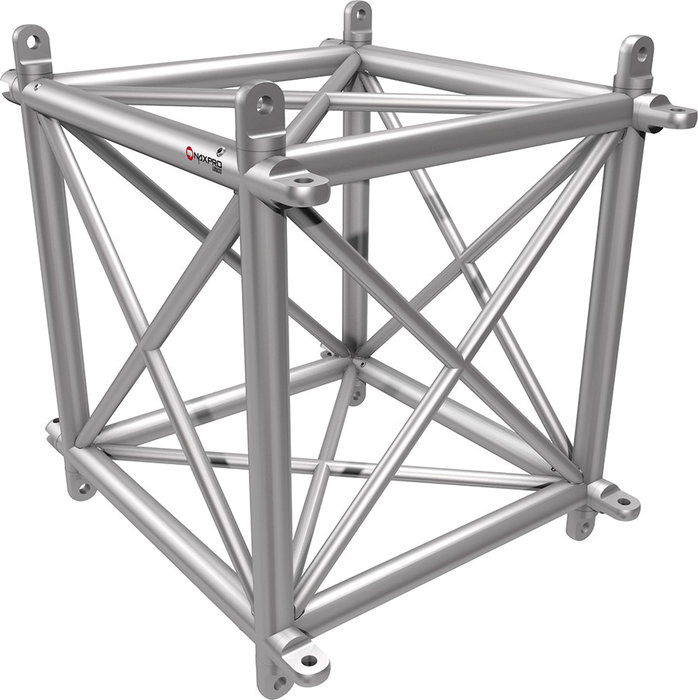

2 vías Escuadra bloque 90°
 |

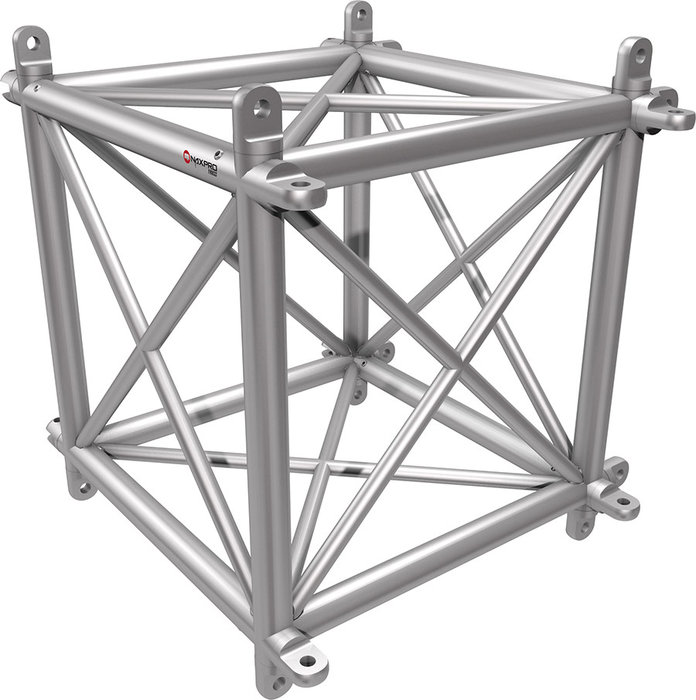

3 vías Escuadra bloque
 |

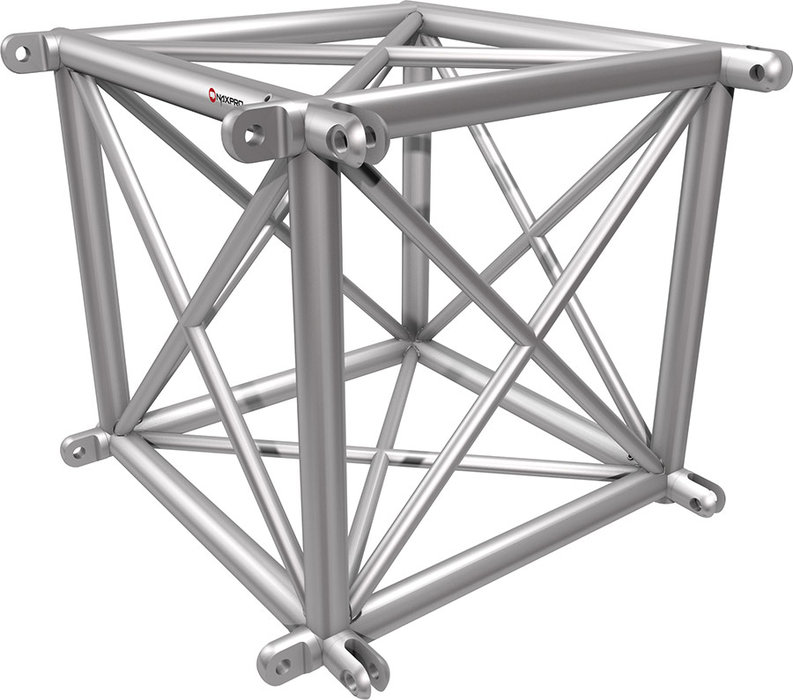

3 vías Escuadra bloque
 |

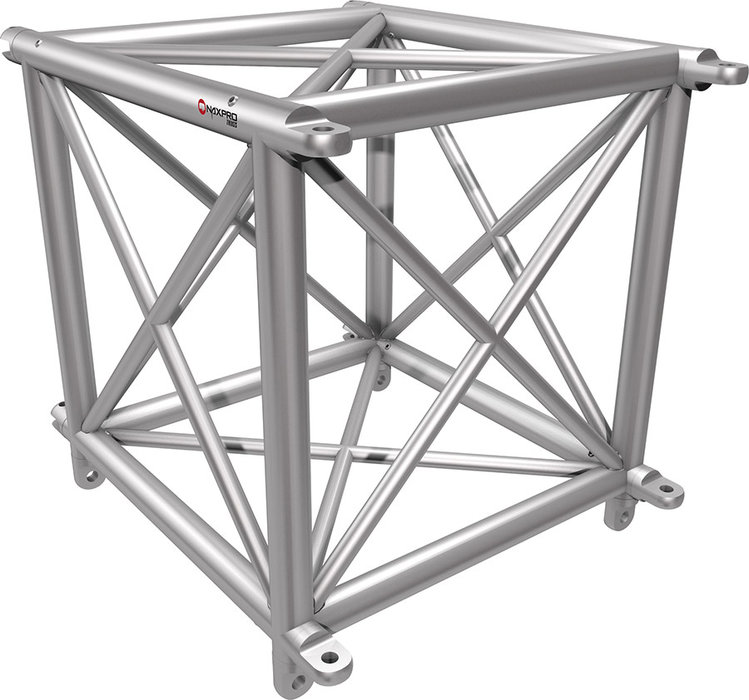

4 vías Escuadra bloque
 |
5 vías Escuadra bloque
Círculos de travesaños GS 64
